Sistemas de Puesta a Tierra para Terrenos Complejos, La Ingeniería de Ampere para Garantizar la Seguridad Eléctrica La puesta a tierra (PAT) no es un accesorio, es el fundamento silencioso y más crítico de toda instalación eléctrica. Es la vía de escape de la electricidad indeseada, la única garantía de que una falla, un rayo o una sobretensión no se conviertan en un riesgo letal para personas, o en un desastre financiero para la infraestructura y los equipos.
Sin embargo, alcanzar una puesta a tierra efectiva, que cumpla con la baja resistencia exigida por las normativas, se convierte en un desafío de ingeniería en la diversa geografía de Costa Rica. Desde la roca volcánica del Valle Central hasta los suelos arenosos y salinos de las costas, la resistividad del terreno es la principal barrera.
En Ampere Soluciones, hemos dedicado más de una década a dominar el arte de la puesta a tierra en condiciones adversas. Nuestro enfoque integral, que combina la medición precisa, la ingeniería avanzada y soluciones químicas especializadas, permite a las empresas superar las barreras geológicas y asegurar la continuidad operativa y la protección total. Este artículo detalla la complejidad de la PAT, los retos específicos del suelo costarricense y, lo más importante, cómo Ampere puede ayudar a su empresa a alcanzar la seguridad eléctrica innegociable.
I. Entendiendo la Puesta a Tierra: ¿Por Qué la Resistencia es Vital?
Un sistema de PAT funcional debe lograr una baja resistencia eléctrica. Esta baja resistencia es la que obliga a la corriente de falla a elegir el camino seguro hacia la tierra, en lugar de pasar a través de equipos sensibles o cuerpos humanos.
Las Consecuencias de una PAT Deficiente (Alta Resistencia):
- Fallo de los Equipos de Protección: Si la resistencia es alta, los interruptores y fusibles pueden no operar a tiempo. La corriente de falla será insuficiente para disparar las protecciones, pero sí lo bastante alta para destruir electrónica sensible.
- Riesgo de Voltajes de Paso y Contacto: Un rayo o una falla de línea pueden generar un alto potencial eléctrico en la superficie del suelo (voltajes de paso) o en estructuras metálicas (voltajes de contacto), provocando electrocución.
- Daños por Descargas Atmosféricas (Rayos): En proyectos con pararrayos, una mala PAT es inútil. La energía del rayo no se disipa, provocando la destrucción del sistema eléctrico interno de la edificación.
- Corrosión Acelerada: Un sistema inestable o desequilibrado puede acelerar la corrosión galvánica de los electrodos y otras estructuras metálicas enterradas.
II. El Desafío Geológico en Costa Rica: Cuando el Suelo se Vuelve un Aislante
La clave para una PAT efectiva es la conductividad del suelo. En Costa Rica, nos enfrentamos a desafíos únicos:
| Tipo de Suelo | Zona Frecuente | Problema en la Puesta a Tierra | La Solución de Ampere |
| Rocoso / Volcánico | Valle Central, Zonas Montañosas | Roca de muy alta resistividad que requiere perforación costosa y profunda para encontrar capas húmedas. | Uso de electrodo magneto-activo y perforaciones profundas. |
| Arenoso / Seco | Guanacaste, Zonas de Viento | Baja retención de humedad. La resistencia sube peligrosamente en la estación seca. | Aplicación de Compuestos Químicos (FG-MIX-01A) para mantener la humedad y conductividad estable. |
| Salino / Costero | Puntarenas, Limón | El bajo potencial corrosivo del agua de mar destruye rápidamente el cobre. | Uso de aleaciones resistentes a la corrosión y tratamientos especiales al electrodo. |
| Arcilloso Expansivo | Ciertas zonas del Pacífico | El suelo se expande y contrae con la humedad, dañando los electrodos y las conexiones a lo largo del tiempo. | Soldadura exotérmica para conexiones permanentes y diseños de malla flexible. |
III. 🔬 El Servicio de Ampere: Ingeniería de Precisión, No Improvisación
En Ampere, nuestro proceso para abordar terrenos complejos es sistemático y científico. Nuestro objetivo no es instalar una varilla, sino diseñar un sistema.
1. La Medición No Negociable (Método Wenner)
Antes de excavar, Ampere realiza un estudio exhaustivo de resistividad del terreno utilizando el método de los cuatro puntos (Wenner) con equipos de precisión.
- Identificación de Estratos: Medimos la resistividad a diferentes profundidades para identificar la capa de suelo más conductiva.
- Dimensionamiento Exacto: Con este dato, nuestros ingenieros calculan la geometría y el material exacto necesario para alcanzar la resistencia objetivo (a menudo menor a 5 Ohms para sistemas críticos).
2. Diseño de la Arquitectura de Puesta a Tierra
Definimos la mejor configuración geométrica basada en la medición del terreno y el objetivo de la instalación (media tensión, pararrayos o centro de datos).
- Sistemas de Malla: Para grandes áreas como plantas industriales o subestaciones, diseñamos mallas de tierra que distribuyen la corriente de falla en un área amplia, minimizando los voltajes de paso y contacto peligrosos.

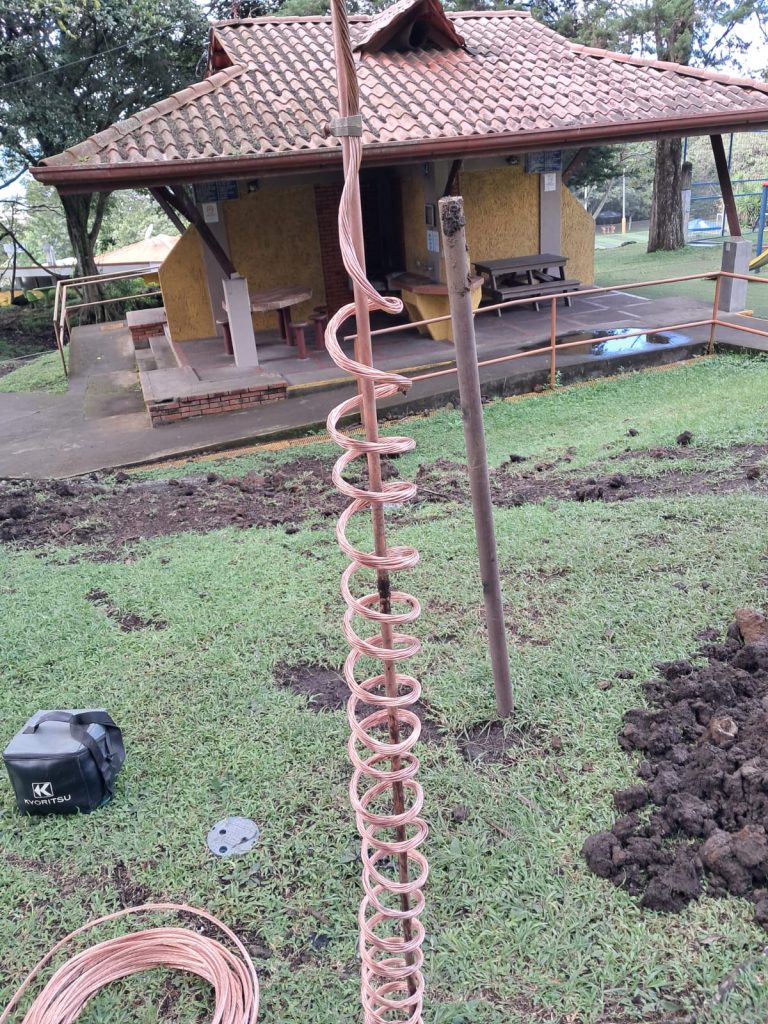

- Electrodo Profundo: En terrenos rocosos, especificamos y ejecutamos la instalación de electrodos que alcanzan profundidades de 10, 15 o incluso 30 metros, hasta tocar capas permanentemente húmedas.
- Anillos Perimetrales: Instalamos electrodos en forma de anillo alrededor de estructuras críticas para protección puntual.
IV. 🛠️ Soluciones Innovadoras de Ampere para Baja Resistencia
Cuando la medición indica una alta resistividad, Ampere aplica soluciones avanzadas que alteran la química y la física del suelo alrededor del electrodo.
A. Soluciones Químicas y Geotécnicas
Ampere utiliza compuestos especializados para superar las deficiencias naturales del suelo:
- Compuestos Mejoradores de Suelo (FG-MIX-01A): En suelos arenosos o secos, instalamos compuestos como el FG-MIX-01A (utilizado en el proyecto Faragauss). Este material cementoso, de baja resistividad, se instala alrededor del electrodo. Absorbe y retiene la humedad, manteniendo la conductividad del suelo estable y baja a lo largo de las estaciones secas.
- Electrodo Magneto-activo (FG-250RAD): En entornos de alta exigencia (como el sector telecomunicaciones o data centers), instalamos electrodos que aumentan el volumen efectivo del suelo conductor a su alrededor. Estos sistemas garantizan una resistencia constante y ultra-baja, vital para la protección de equipos sensibles.
B. Soluciones Estructurales y de Conexión
La calidad de la conexión es tan importante como el electrodo mismo:
- Soldadura Exotérmica: Todas las uniones críticas, especialmente en mallas de tierra de media tensión o pararrayos, se realizan mediante soldadura exotérmica (como se hizo en el mantenimiento de Torres JASEC). Esto crea una fusión molecular entre el cobre, eliminando las conexiones mecánicas que fallan por corrosión u óxido.
- Barras de Tierra y Cajas de Registro: Instalamos barras de tierra y cajas de registro accesibles (como las instaladas en proyectos de pararrayos) que permiten la inspección visual y la medición periódica de la resistencia, asegurando el cumplimiento a lo largo de los años.
V. ¿Cómo Puede Ampere Ayudar a su Empresa con la Puesta a Tierra?
El servicio de Ampere va más allá de la instalación; es un compromiso con la seguridad y la ingeniería predictiva.
1. Auditoría y Diagnóstico de Sistemas Existentes
- Problema Común: Muchas empresas operan con sistemas de PAT antiguos o deficientes.
- Solución Ampere: Realizamos mediciones de resistencia y análisis termográficos para diagnosticar fallas y proponer planes de mantenimiento correctivo o modernización, garantizando que el sistema cumple con las normativas actuales.
2. Diseño e Instalación de PAT para Media Tensión
- Problema Común: Los transformadores y las redes de MT requieren un sistema de tierra robusto para aislar la energía de falla.
- Solución Ampere: Diseñamos e instalamos mallas de tierra que protegen el equipo de media tensión y los transformadores de pedestal, cumpliendo estrictamente los códigos del CNFL o ICE (como lo hicimos en el proyecto Condominio Cantomar).
3. Protección Total contra Rayos (PAT y Pararrayos)
- Problema Común: Los pararrayos instalados sin una PAT adecuada son un riesgo.
- Solución Ampere: Ofrecemos la solución integral. Instalamos pararrayos certificados (Faragauss) con sistemas de puesta a tierra diseñados específicamente para manejar las altas corrientes impulsivas de un rayo, incluyendo el contador de eventos para monitorear el desempeño del sistema.
4. Optimización de PAT en Entornos Críticos
- Problema Común: Los data centers o equipos sensibles requieren una resistencia extremadamente baja y estable.
- Solución Ampere: Aplicamos la tecnología más avanzada (electrodos magneto-activos y compuestos químicos) para garantizar que la resistencia de la tierra sea constante y esté por debajo de los umbrales exigidos por la industria tecnológica.
Conclusión: Invertir en la Base de la Seguridad
La complejidad de los suelos en Costa Rica exige que la puesta a tierra sea tratada como un proyecto de ingeniería especializada. La experiencia de Ampere Soluciones en mediciones precisas, el uso de soluciones químicas y estructurales avanzadas, y la adhesión estricta a la integridad en la ejecución, aseguran que su empresa pueda operar con la máxima tranquilidad.
Un sistema de puesta a tierra bien diseñado y ejecutado por Ampere es una póliza contra desastres, una garantía de continuidad operativa y el pilar fundamental de la seguridad humana en su empresa.
No deje al azar la seguridad de su activo más valioso. Confíe la puesta a tierra de su infraestructura crítica a los expertos.
